波峰焊：电子制造中的高效焊接技术

波峰焊是电子制造业中广泛应用的自动化焊接工艺，通过将熔融的焊料形成特定形状的波峰，让印制电路板底部与波峰接触，实现元器件引脚与焊盘的可靠连接。这种技术凭借高效、稳定的特点，成为批量生产电子产品时不可或缺的关键环节。

波峰焊的核心原理基于焊料的熔融与浸润特性。焊料通常选用锡铅合金或无铅合金，在焊炉内被加热至特定温度，形成流动性良好的液态。当印制电路板经过传送系统进入焊接区域时，底部的焊盘与引脚会接触到涌动的焊料波峰，液态焊料借助毛细作用填充引脚与焊盘之间的间隙，冷却后形成牢固的焊点。整个过程无需人工干预，能在短时间内完成整块电路板的焊接，大幅提升生产效率。

一套完整的波峰焊设备由多个关键部分组成。传送系统负责平稳输送印制电路板，其速度可根据生产需求精确调节，确保电路板在各工序中保持合适的停留时间。预热区是焊接前的重要准备环节，通过逐步升高电路板温度，既能去除焊盘与引脚上的潮气和污染物，又能避免电路板因突然接触高温焊料而产生变形。焊炉作为核心组件，内部设有加热装置和焊料槽，焊料在槽内被加热至熔融状态，再通过特制的喷口形成稳定的波峰。冷却系统则用于快速冷却焊接后的焊点，使焊料迅速凝固，保证焊点的机械强度和电气性能。

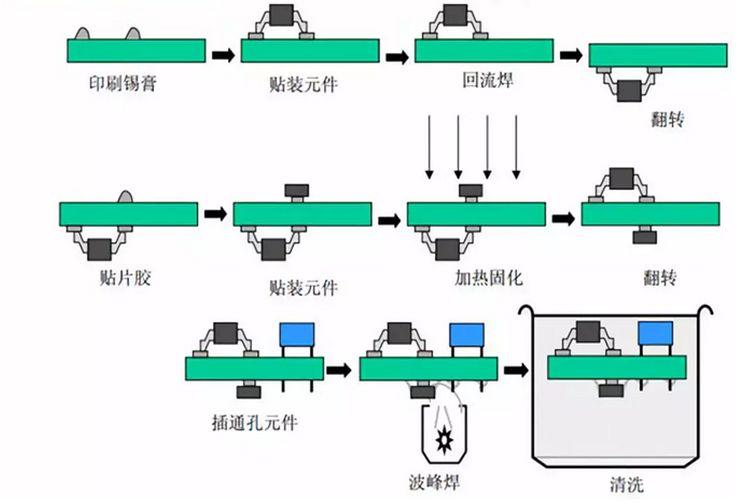

波峰焊的工艺流程需经过严格把控才能确保焊接质量。首先是焊前准备，包括对印制电路板进行清洁处理，去除表面的油污、氧化层等杂质，同时检查元器件的安装是否牢固。随后，电路板被涂上助焊剂，助焊剂能去除焊料和金属表面的氧化膜，增强焊料的流动性，提高焊接质量。进入预热区后，电路板的温度逐渐升高，助焊剂中的溶剂挥发，避免焊接时产生气泡。当电路板到达焊炉区域时，底部与波峰接触，完成焊接过程。焊接后的电路板会经过冷却区，待焊点完全凝固后，进入检测环节，检查是否存在虚焊、漏焊等缺陷。

与手工焊接相比，波峰焊具有显著的优势。手工焊接需要操作人员逐点焊接，不仅效率低下，而且焊点质量受人为因素影响较大，容易出现焊点不均匀、虚焊等问题。而波峰焊实现了自动化生产，能在同一时间完成大量焊点的焊接，生产效率大幅提升。同时，波峰焊的焊接参数可以精确控制，如焊料温度、传送速度、波峰高度等，确保每个焊点的质量稳定一致。此外，波峰焊适用于各种类型的印制电路板和元器件，无论是小型的贴片元件还是大型的插装元件，都能实现可靠焊接，具有广泛的适用性。

在电子制造领域，波峰焊的应用十分广泛。消费电子产品如电视机、洗衣机、手机等，其内部的电路板都需要通过波峰焊进行焊接。汽车电子领域中，车载导航、发动机控制系统等关键部件的电路板，对焊接质量要求极高，波峰焊能满足其严格的质量标准。在工业控制设备、通信设备、医疗电子设备等领域，波峰焊也发挥着重要作用，为这些设备的稳定运行提供了可靠的焊接保障。

随着电子技术的不断发展，对波峰焊技术的要求也在不断提高。无铅化焊接已成为行业趋势，由于无铅焊料的熔点较高，对波峰焊设备的加热系统和温度控制精度提出了更高的要求。同时，电子产品朝着小型化、高密度化方向发展，印制电路板上的焊点越来越小，间距越来越窄，这就需要波峰焊设备具备更精确的定位和更稳定的波峰控制能力。为了适应这些发展需求，波峰焊设备不断进行技术创新，如采用新型的加热方式、优化波峰结构、引入智能化的控制系统等，以提高焊接质量和生产效率。

波峰焊技术在电子制造业中的地位举足轻重，它以高效、稳定、可靠的特点，为各类电子产品的生产提供了有力支持。随着技术的持续进步，波峰焊将不断适应新的挑战和需求，在未来的电子制造领域中继续发挥重要作用，推动电子产品向更高质量、更高性能的方向发展。
