光耦：电子世界里的 “隐形桥梁”

电子设备运转时，无数信号在电路间穿梭，如同城市中奔流的车流。这些信号需要安全、高效的传递通道，而光耦正是承担这一使命的关键元件。它以光为媒介实现电信号的隔离传输，既像一道无形的屏障阻断危险电流，又似一条隐秘的隧道让有用信号畅行无阻。在精密仪器、智能家居、工业控制等领域，光耦的身影无处不在，却很少被非专业人士察觉，堪称电子世界里最沉默的 “交通指挥官”。

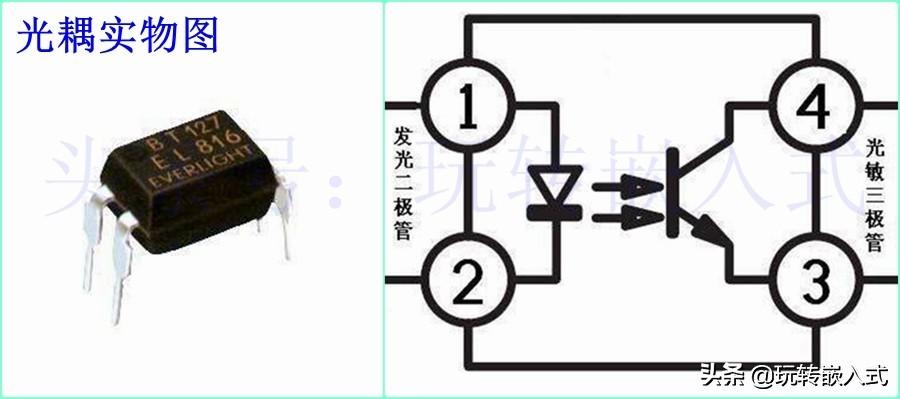

光耦的核心构造并不复杂，由发光器件和光敏器件组成的密闭空间是其基本形态。发光器件多为红外发光二极管，当电信号输入时，它会发出特定波长的红外光；与之相对的光敏器件则可能是光敏三极管、光敏二极管或光控晶闸管，负责将接收到的光信号重新转换为电信号。这一 “电光光” 的转换过程看似多此一举，却巧妙解决了电子系统中最棘手的隔离问题。两种器件被封装在同一管壳内，中间以透明绝缘材料分隔，既能保证光的高效传递，又能实现电气上的彻底隔离，绝缘电阻可达数千兆欧，耐压值最高能突破千伏。

不同类型的光耦如同身怀绝技的信使，在不同场景中各显神通。光电三极管型光耦是应用最广泛的一类，它的输出端类似三极管，具有电流放大作用，适合传递低频信号，在家电控制板和电源电路中极为常见。光电可控硅型光耦则擅长控制强电设备，当输入端有信号时，输出端的可控硅会导通，能直接驱动电机、加热器等大功率器件，微波炉、调光台灯里都能找到它的踪迹。高速光耦则是为高频信号传输量身定制，采用特殊的光敏二极管和信号处理电路，能实现兆赫兹级别的信号传输，在通信设备和数字电路中不可或缺。此外还有达林顿型、光电池型等特殊光耦，各自在特定领域发挥着不可替代的作用。

光耦的隔离特性为电子设备筑起了一道安全防线。在市电供电的设备中，强电回路和弱电回路必须严格隔离，否则可能导致设备损坏甚至危及人身安全。光耦通过光信号的传递，彻底切断了两个回路之间的电气连接，即使强电回路出现漏电或电压波动，也不会影响到弱电回路。在医疗设备中，这种隔离尤为重要，监护仪、心电图机等设备需要直接接触人体，光耦的使用能有效避免漏电对患者造成的伤害。在工业控制领域，车间里的电机、变频器等设备会产生强烈的电磁干扰，光耦能像一道屏障，阻止这些干扰信号窜入精密的控制电路，保证系统的稳定运行。

信号传输的准确性是光耦的另一大优势。在复杂的电子系统中，不同电路模块的地电位可能存在差异，直接连接会导致信号失真甚至产生环流。光耦传递的是光信号，不受地电位差异的影响，能确保信号原汁原味地传输。在数据采集系统中，传感器采集到的微弱信号需要传递到处理器，光耦的高输入阻抗不会对传感器产生负载影响，低输出阻抗又能有效驱动后续电路，这种特性让它成为信号链中的理想环节。在数字通信中，光耦能将高低电平信号精准转换，即使在噪声环境下也能保持信号的完整性，大大提高了通信的可靠性。

光耦在电源领域的应用堪称经典。开关电源是各种电子设备的 “心脏”，它需要将市电转换为稳定的低压直流电，光耦在这里承担着反馈调节的重要角色。当输出电压发生波动时，采样电路会将变化信号通过光耦传递到初级控制电路，控制电路根据信号调整开关管的导通时间，从而将输出电压稳定在设定值。这种反馈方式既实现了高低压侧的隔离，又保证了调节的及时性和准确性。在不间断电源（UPS）中，光耦同样发挥着关键作用，它能在市电和备用电源之间实现无缝切换，确保用电设备不受供电中断的影响。

在家电智能化的浪潮中，光耦的作用愈发凸显。智能空调的变频模块需要精确的信号控制，光耦能隔离强电变频部分和弱电控制部分，让温度调节更加精准。智能洗衣机的控制面板通过光耦与电机驱动电路连接，用户触摸操作产生的微弱信号经过光耦传递后，能安全地控制电机的转速和转向。即使是小小的智能灯泡，其调光电路中也少不了光耦的身影，它能让手机 APP 发出的控制信号安全地调节灯泡的亮度，同时避免高频调光信号对无线通信产生干扰。

随着新能源技术的发展，光耦又在新的领域找到了用武之地。电动汽车的电池管理系统需要对每一节电池的电压、温度进行监测，而电池组的高压和控制系统的低压之间必须严格隔离，光耦在这里成为了信息传递的安全通道。充电桩在给汽车充电时，需要与汽车进行通信协商充电参数，光耦的使用能确保高压充电回路和低压通信回路之间的安全隔离，防止雷击或过电压造成设备损坏。太阳能逆变器则通过光耦实现光伏板高压侧与电网侧的隔离，既保证了能量转换的效率，又符合电网的安全规范。

光耦的性能参数直接决定了它的适用场景。隔离电压是最重要的参数之一，它表示光耦能承受的最大电压差，不同应用场景对隔离电压的要求差异很大，医疗设备通常需要数千伏的隔离电压，而普通消费电子可能只需几百伏。电流传输比（CTR）则反映了光耦的信号传输效率，它是输出电流与输入电流的比值，CTR 过高可能导致信号失真，过低则需要更大的驱动电流，选择时需根据实际电路需求权衡。响应速度决定了光耦能传输的最高信号频率，高速应用需要选择纳秒级响应的光耦，而低频场景则可以选择成本更低的普通型号。此外，温度特性、寿命、封装形式等参数也需要根据应用环境综合考虑。

光耦的安装和使用有许多细节需要注意。虽然光耦本身具有隔离作用，但安装时仍要注意高低压侧的布线分开，避免爬电距离不足导致的安全隐患。在焊接过程中，过高的温度可能损坏内部的光敏器件，需要严格控制焊接时间和温度。对于高速光耦，印刷电路板的布线尤为重要，输入输出端的线路应尽量远离，避免电磁耦合影响隔离效果。在调试过程中，需要用示波器观察光耦两端的信号波形，确保没有出现延迟过大或失真的情况，必要时可以通过调整负载电阻来优化性能。

光耦的发展始终与电子技术的进步紧密相连。早期的光耦传输速度慢、功耗高，只能满足简单的隔离需求。随着半导体工艺的发展，新型发光材料和光敏器件的出现让光耦的性能不断跃升，传输速度从千赫兹提升到吉赫兹，功耗降低到微安级别，体积也越来越小。表面贴装技术的应用让光耦能适应自动化生产的需求，大大提高了电子设备的组装效率。近年来，集成化光耦成为新的发展趋势，它将光耦与驱动电路、保护电路集成在一起，不仅简化了电路设计，还提高了系统的可靠性。

在可预见的未来，光耦仍将在电子领域发挥重要作用。随着物联网、人工智能等技术的发展，电子设备对信号传输的安全性和可靠性提出了更高要求，光耦的需求将持续增长。柔性电子和可穿戴设备的兴起可能会催生新型的柔性光耦，适应弯曲、拉伸等特殊环境。能量收集技术的发展或许会让光耦实现自给能，进一步拓展其应用场景。虽然光传输技术在不断进步，但光耦凭借其结构简单、成本低廉、可靠性高的特点，在中短距离隔离传输领域仍将保持不可替代的地位。

光耦虽小，却承载着电子系统安全稳定运行的重任。它以光为媒，在电的世界里搭建起一座座隐形的桥梁，让信号在隔离中顺畅传递，让能量在安全中高效转换。从家庭中的洗衣机、空调，到医院里的医疗设备，再到工厂中的自动化生产线，光耦默默守护着每一个电子系统的正常运转。了解光耦的特性和应用，不仅能帮助我们更好地理解电子设备的工作原理，也能在电路设计和故障排查中找到更有效的解决方案。在这个被电子设备包围的时代，光耦这位 “隐形桥梁” 的价值，值得我们给予更多的关注和重视。
