电流互感器：电力系统的 “电流翻译官”

在电力系统这个庞大而复杂的网络中，电流互感器扮演着不可或缺的角色，它如同一位精准的 “电流翻译官”，将强大的大电流转化为便于测量和处理的小电流，为电力系统的稳定运行和高效管理提供了关键支持。

工作原理：基于电磁感应的电流转换

电流互感器（Current Transformer，简称 CT）的工作原理基于电磁感应定律，与变压器有相似之处，但又有其独特的应用特点。当一次侧电流通过电流互感器的初级绕组时，根据安培环路定理，该电流会在铁芯中产生交变磁通量，这个磁通量的大小与一次侧电流成正比。由于铁芯具有良好的导磁性能，绝大部分磁通量会沿着铁芯闭合，并穿过次级绕组。

根据法拉第电磁感应定律，穿过次级绕组的交变磁通量会在次级绕组中感应出电动势，进而产生感应电流。在理想情况下，忽略互感器的各种损耗，一次绕组安匝数（一次电流与一次绕组匝数的乘积）与二次绕组安匝数（二次电流与二次绕组匝数的乘积）相等，即 \(I_1N_1 = I_2N_2\) ，由此可得电流互感器的变流比 \(K = \frac{I_1}{I_2} = \frac{N_2}{N_1}\) 。通过合理设计一次绕组匝数 \(N_1\) 和二次绕组匝数 \(N_2\) ，就可以将一次侧的大电流 \(I_1\) 按比例转换为二次侧便于测量和处理的小电流 \(I_2\) 。

例如，在一个变流比为 1000/5 的电流互感器中，当一次侧电流为 1000A 时，二次侧电流为 5A。这样，原本难以直接测量的大电流，通过电流互感器的转换，变成了可以用普通测量仪表进行准确测量的小电流，为电力系统的运行监测和控制提供了便利。

结构组成：各司其职的关键部件

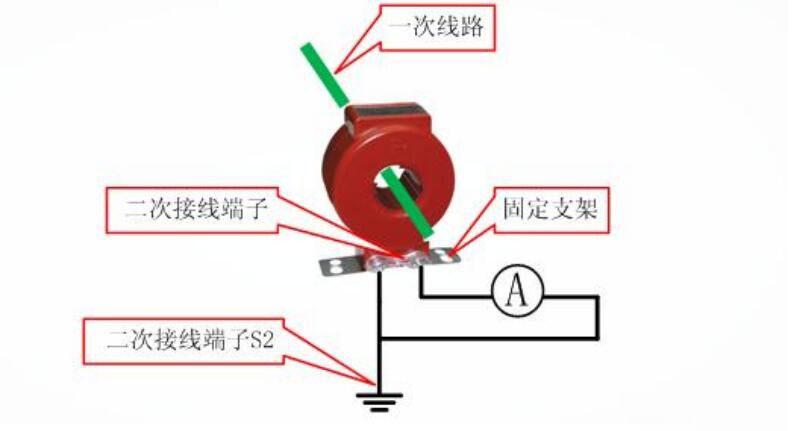

电流互感器主要由铁芯、一次绕组、二次绕组以及绝缘支持物和接线端子等部分组成。

1. 铁芯：铁芯是电流互感器的核心部件之一，通常由高导磁率的硅钢片叠制而成。硅钢片具有低磁滞损耗和低涡流损耗的特性，能够有效地增强磁场，并使磁通量集中在铁芯内部，减少漏磁，从而提高互感器的转换效率和测量精度。铁芯的形状和尺寸对互感器的性能有着重要影响，常见的铁芯形状有环形、矩形等。不同的应用场景和设计要求会选择不同形状和尺寸的铁芯，例如，在一些空间有限的场合，可能会采用环形铁芯，因为它结构紧凑，能够在较小的空间内实现较高的磁导率。
2. 一次绕组：一次绕组直接串接在需要测量电流的主电路中，它的匝数较少。由于一次绕组串联在电路中，电路中的全部电流都会流过一次绕组，所以一次绕组的导线截面积通常较大，以承受大电流的通过。一次绕组的匝数设计取决于所需的变流比以及被测电流的大小，匝数越少，变流比越大，能够测量的一次电流也就越大。
3. 二次绕组：二次绕组绕制在铁芯上，匝数较多。它与测量仪表、继电保护装置等二次设备的电流线圈串联形成闭合回路。当一次绕组中有电流通过并在铁芯中产生磁通量变化时，二次绕组中就会感应出相应的电流。二次绕组输出的电流与一次绕组中的电流成比例，这个比例关系就是电流互感器的变流比。二次绕组的导线截面积相对较小，因为它只需承载经过变流后的小电流。
4. 绝缘支持物：绝缘支持物起到隔离和支撑的作用。由于一次绕组连接在高电压的主电路中，为了确保设备和人员的安全，需要采用与一次高电压相应的绝缘支持物。绝缘支持物通常采用具有良好绝缘性能和机械强度的材料制成，如陶瓷、环氧树脂等。它们不仅能够保证一次绕组与二次绕组之间以及一次绕组与地之间的电气绝缘，还能为互感器的各个部件提供稳定的机械支撑，使互感器在各种运行条件下都能保持结构的完整性。
5. 接线端子：接线端子用于连接一次绕组和二次绕组与外部电路，是电流互感器与外界电路沟通的桥梁。接线端子的设计和质量直接关系到互感器的可靠性和安全性。它们需要具备良好的导电性、机械连接强度和防腐蚀性能，以确保在长期运行过程中，能够稳定地传输电流，避免因接触不良或腐蚀导致的电气故障。

种类特点：多样类型满足不同需求

电流互感器的种类繁多，根据不同的分类标准，可以分为多种类型。常见的分类方式有按原理分类、按安装地点分类、按绕组形式分类等。以下将介绍几种常见的电流互感器类型及其特点。

1. 电磁式电流互感器：电磁式电流互感器是电力系统中应用最为广泛的一种类型。它的工作原理基于电磁感应现象，通过铁芯中交变磁通的作用，将一次电流转换为二次电流。这种互感器具有结构简单、性能稳定、测量精度较高等优点。其铁芯和绕组的设计经过长期的实践和优化，能够在各种运行条件下可靠地工作。然而，电磁式电流互感器也存在一些局限性，例如在高电压、大电流的情况下，可能会出现铁芯饱和现象，导致测量误差增大，并且其体积和重量相对较大，对于一些对空间和重量要求较高的应用场景不太适用。
2. 霍尔式电流互感器：霍尔式电流互感器利用霍尔效应来测量电流。当电流通过载流导体时，在垂直于电流和磁场的方向上会产生一个与电流大小成正比的霍尔电压。霍尔式电流互感器通过检测这个霍尔电压来间接测量电流。它具有测量精度高、响应速度快、能够测量直流和交流电流等优点。此外，霍尔式电流互感器还可以实现对主电流及测量电路的严格隔离，提高了测量系统的安全性和可靠性。由于其工作原理的特点，霍尔式电流互感器在一些对测量精度和响应速度要求较高的场合，如高精度的电力测量、快速保护装置等方面得到了广泛应用。但是，霍尔元件对温度较为敏感，温度变化可能会影响其测量精度，因此在使用时需要采取一定的温度补偿措施。
3. 光电式电流互感器：光电式电流互感器采用光学原理来测量电流。它通常利用光纤作为信号传输媒质，将高压侧的电流信号转换为光信号传输到低压侧进行处理。光电式电流互感器具有绝缘性能好、体积小、重量轻、频带宽等优点。由于采用光纤传输信号，避免了电磁干扰的影响，能够提供更准确的测量结果。同时，其体积和重量的优势使得它在一些对安装空间有限的场合，如紧凑型变电站、高压开关柜等具有很大的应用潜力。不过，光电式电流互感器的制造工艺相对复杂，成本较高，目前在大规模应用方面还受到一定的限制。
4. 按安装地点分类：

• 户内式电流互感器：适用于安装在室内环境中的电流互感器，通常用于变电站的室内配电装置、开关柜等设备中。户内式电流互感器的设计考虑了室内环境的特点，如温度、湿度相对较为稳定，没有恶劣的户外气候条件影响，因此其防护等级相对较低，结构也相对简单，体积较小，便于安装和维护。
• 户外式电流互感器：主要用于户外环境，如架空输电线路的杆塔上、户外变电站等。户外式电流互感器需要具备良好的防护性能，能够抵御风吹、日晒、雨淋、沙尘等恶劣自然环境的侵蚀。其外壳通常采用耐腐蚀、耐紫外线的材料制成，并且具有较高的防护等级，如 IP54 及以上，以确保在各种户外条件下都能可靠运行。户外式电流互感器的绝缘性能也要求更高，以适应户外高电压、大电流以及复杂的电磁环境。
• 套管式电流互感器：这种电流互感器通常安装在变压器、断路器等高压设备的套管上，利用套管中的载流导体作为一次绕组，二次绕组绕在套管外的铁芯上。套管式电流互感器结构紧凑，与设备的结合紧密，节省了安装空间，并且由于其与设备的一体化设计，能够更好地适应设备的运行条件，提高了设备的整体性能。它在高压电力设备中得到了广泛应用，尤其是在 35kV 及以上的电压等级中。

5. 按绕组形式分类：

• 单匝式电流互感器：
• 芯柱型电流互感器：一次绕组为装在穿墙瓷套管内的铜杆或铜管，结构简单，体积小，造价低廉，常用于 10kV 及以下的配电装置中。其穿墙瓷套管不仅起到一次绕组的绝缘作用，还作为一次绕组和二次绕组之间、一次绕组对地的主绝缘。铁芯一般采用硅钢片弯成螺旋式制成环形，这种结构可以加快制造过程并减少铁芯损耗。
• 母线型电流互感器：在额定电压 10 – 20kV、额定电流 2000A 及以上时使用，中间为空，一次绕组由穿过电流互感器瓷套管的载流母线代替。这种设计无需专门的一次绕组，简化了结构，降低了成本，并且能够适应大电流的测量需求，常用于高压大电流的母线测量场合。
• 套管型电流互感器：铁芯用硅钢片制成环形，广泛应用于 35kV 及以上的变压器和多油断路器的绝缘套管上。利用绝缘套管中的载流导体作为一次绕组，二次绕组绕在环型铁芯上。由于其与设备套管的紧密结合，节省了空间，并且能够有效利用设备的原有结构，提高了设备的集成度和可靠性。
• 多匝式电流互感器：
• 线圈型电流互感器：制成支柱式、干式绝缘，从 500V 到 10kV 的产品常采用环氧树脂浇注式绝缘，以代替传统的瓷绝缘，具有良好的电气性能和机械性能，广泛应用于户内环境。其结构设计使得它在较小的空间内能够实现较高的变流比和测量精度，适用于各种户内配电设备和电力测量场合。
• 线环型电流互感器：一次绕组装在两个瓷套管内，瓷套管上装有带二次绕组的铁芯，铁芯由 “L” 形的硅钢片叠成。这种结构在一定程度上提高了互感器的绝缘性能和机械强度，适用于一些对绝缘要求较高的特殊场合，但相对来说结构较为复杂，成本也较高。
• “8” 字形电流互感器：一次绕组与带有二次绕组的铁芯呈 “8” 字形结构，铁芯由卷成螺旋形的矽钢片制成。铁芯及绕组装在盛有变压器油的支柱式瓷绝缘外壳内，瓷绝缘外壳顶部装有可伸缩长度的膨胀器，用于补偿油温变化引起的油体积变化。额定电压为 35 – 110kV 的通常有 2 – 3 个铁芯，电压为 220kV 的有 4 个铁芯，电压越高，铁芯个数越多。这种结构设计能够满足不同电压等级的需求，并且通过变压器油的绝缘和散热作用，提高了互感器的性能和可靠性，但体积较大，重量较重，安装和维护相对复杂。
• “U” 字形电流互感器：一次绕组做成 “U” 字形（现已改进为 “U”、“O” 形等），采用电容结构，主绝缘全部包在一次绕组上，可使用环形铁芯和 C 形铁芯。为了提高主绝缘强度，在绝缘中放置一定数量的同心圆筒形电容屏，最外层电容屏接地，各电容屏间形成一个串联的电容器组，所以叫做电容型绝缘。由于其电场分布比较接近于均匀，绝缘包制实行机械化，在 110kV 及以上高压电流互感器中得到广泛应用。这种结构能够有效地提高互感器的绝缘性能，适应高压环境下的运行要求，但制造工艺较为复杂，对材料和工艺要求较高。
• 串级型电流互感器：额定电压在 220kV 及以上时采用串级式结构，可以节省大量的绝缘材料。它由多个电流互感器相互叠置而成，通过合理分配电压和磁势，实现高电压等级下的电流测量。为了保持一定的准确度，需要增加导线和铁芯截面。在一般情况下，串级式电流互感器不宜超过两个绕组，否则会增加结构的复杂性和误差。串级型电流互感器在超高压电力系统中具有重要应用，能够在满足测量要求的同时，降低设备成本和体积。

应用领域：电力系统的 “多面手”

电流互感器在电力系统以及其他众多领域都有着广泛而重要的应用，是保障电力系统安全、稳定、高效运行的关键设备之一。

1. 电力系统中的应用：

• 电能计量：在电力系统的电能计量环节，电流互感器起着至关重要的作用。准确测量用户的用电量是电力部门进行电费结算和电力资源合理分配的基础。电流互感器将线路中的大电流转换为适合电能表测量的小电流，确保电能表能够准确记录用户消耗的电能。无论是工业用户、商业用户还是居民用户，其用电量的准确计量都离不开电流互感器的支持。例如，在大型工厂中，由于其用电负荷大，电流互感器能够将高达数千安培甚至上万安培的电流转换为电能表可测量的标准电流，如 5A 或 1A，从而实现精确的电量统计，为电力部门的计费和电力供需平衡分析提供准确数据。
• 继电保护：继电保护装置是电力系统安全运行的重要防线，而电流互感器则是继电保护装置获取电流信息的关键传感器。在电力系统正常运行时，电流互感器将线路电流按比例转换后提供给继电保护装置，作为装置判断系统运行状态的依据。一旦电力系统发生故障，如短路故障，线路电流会急剧增大，电流互感器能够快速、准确地将这一变化传递给继电保护装置。继电保护装置根据接收到的电流信号，判断故障类型和位置，并迅速发出跳闸指令，切断故障线路，保护电力设备免受损坏，防止事故的扩大。例如，在输电线路发生短路故障时，电流互感器能够在极短的时间内（通常在几毫秒内）将故障电流信息传递给继电保护装置，使保护装置能够及时动作，切除故障，保障电力系统的安全稳定运行。
• 电力监控：电力监控系统需要实时获取电力系统中各个节点的电流信息，以监测电网的运行状态，及时发现潜在的问题并进行调整。电流互感器为电力监控系统提供了准确的电流数据，通过这些数据，运维人员可以了解电网中电流的分布情况、负荷变化趋势等信息，从而实现对电网的优化调度和管理。例如，在智能电网中，通过安装在各个关键位置的电流互感器，将采集到的电流数据实时传输到监控中心，监控系统利用这些数据进行分析和处理，实现对电网的远程监控、故障预警和负荷预测等功能，提高了电网的智能化水平和运行效率。

2. 工业自动化领域：在工业生产过程中，许多设备的运行需要对电流进行精确监测和控制。电流互感器可以将设备运行中的电流转换为适合控制系统处理的信号，为自动化控制系统提供电流反馈信息。通过对电流的监测和分析，控制系统能够实时了解设备的运行状态，判断设备是否正常工作，如电机是否过载、短路等。一旦发现异常，控制系统可以及时采取措施，如报警、停机保护等，避免设备损坏和生产事故的发生。例如，在自动化生产线中，各种电机、泵、风机等设备的运行都离不开电流互感器的监测和保护，确保生产过程的连续性和稳定性，提高生产效率和产品质量。
3. 智能仪表领域：随着科技的发展，智能仪表在电力测量、工业自动化等领域得到了广泛应用。智能仪表通常需要准确测量电流信号，以实现对各种参数的计算和显示。电流互感器作为将大电流转换为小电流的关键部件，为智能仪表提供了合适的输入信号。智能仪表通过对电流互感器输出的电流信号进行采集、处理和分析，可以实现对电压、功率、电能等多种参数的精确测量和显示，并且还可以具备数据存储、通信等功能，方便用户对测量数据进行管理和远程监控。例如，智能电表不仅能够准确测量用户的用电量，还可以通过通信网络将数据实时传输给电力部门，实现远程抄表和电费结算，提高了电力管理的信息化水平。

电流互感器作为电力系统及众多领域中不可或缺的重要设备，以其基于电磁感应的巧妙工作原理、精心设计的结构组成、丰富多样的种类特点以及广泛而关键的应用，为电力的安全传输、分配和高效利用提供了坚实保障。随着科技的不断进步和电力需求的日益增长，电流互感器也将不断发展和创新，以更好地适应各种复杂的应用场景和更高的性能要求，持续在电力领域以及其他相关行业中发挥着不可替代的重要作用。
