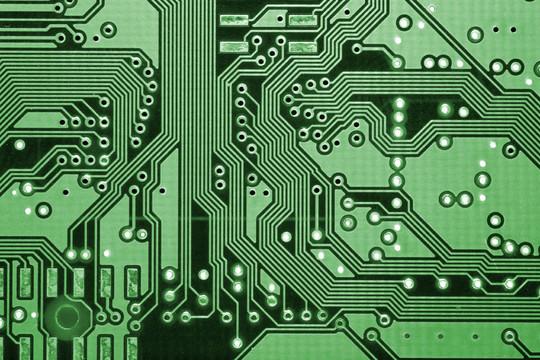

线路板的构成与应用

线路板作为电子设备的核心骨架，承载着电子元件间的电气连接与信号传输功能。从智能手机到工业机器人，从航空航天设备到家用 appliances，几乎所有现代化电子装置都离不开它的支撑。这种看似不起眼的薄片，却凝聚着材料科学、精密制造与电子工程的交叉智慧，其技术水平直接影响着电子设备的性能、体积与可靠性。

线路板的基本构成包含基板、导电层、绝缘层和阻焊层等关键部分。基板通常采用环氧树脂玻璃纤维布，这种材料兼具机械强度与电气绝缘性，能在 – 55℃至 125℃的环境中保持稳定性能。导电层以电解铜箔为主，厚度从 12μm 到 70μm 不等，通过压合工艺与基板紧密结合，形成电流传输的通路。绝缘层的作用是分隔不同电位的导电线路，其介电常数直接影响信号传输速度，高频线路板中常采用聚四氟乙烯材料降低信号损耗。阻焊层则通过绿色或其他颜色的感光油墨实现，既能防止焊锡短路，又能保护线路免受环境侵蚀。

制造线路板的流程堪称精密制造的典范，每一步工艺都对精度有着严苛要求。首先是基材裁切，需要将大尺寸基板切割成设计规格的小单元，误差需控制在 ±0.1mm 以内。接着进入图形转移环节，通过贴膜、曝光、显影等步骤，将设计好的线路图案转移到铜箔表面，曝光机的对位精度需达到 5μm 级别才能满足高密度线路需求。蚀刻工艺是形成导电线路的关键，采用酸性或碱性溶液去除未被保护的铜箔，蚀刻因子（线路垂直高度与横向蚀刻量的比值）需大于 3 才能保证线路边缘的垂直度。

多层线路板的制造还需增加层压与钻孔工序。层压时需要在高温高压环境下将多层基板与半固化片压合为整体，压力控制在 1.5-3MPa 范围，温度根据树脂类型维持在 160-200℃，确保层间粘结强度同时避免基板变形。钻孔工艺则需要使用金刚石钻头，针对 0.2mm 以下的微盲孔，采用激光钻孔技术能获得更高的孔壁质量。孔金属化处理通过化学沉铜与电镀铜，使各层线路实现电气连接，沉铜层厚度需达到 0.5μm 以上才能保证导通可靠性。

线路板的技术演进始终围绕着 “高密度、高频化、轻薄化” 三大方向推进。从早期的单面板到如今的 HDI（高密度互联）板，线宽线距已从毫米级缩小至 30μm 以下，部分先进产品甚至达到 10μm 级别。这一进步得益于激光直接成像（LDI）、增材制造等新工艺的应用，使单位面积可容纳的线路数量提升了数十倍。高频通信领域推动了高速材料的发展，超低损耗基板的介电常数（Dk）已能控制在 3.0 以下，介电损耗（Df）低于 0.002，满足 5G 毫米波通信的信号传输需求。

柔性线路板（FPC）的出现打破了传统硬板的形态限制，采用聚酰亚胺基材实现弯曲、折叠特性，最小弯曲半径可达厚度的 5 倍。在可穿戴设备中，柔性板能跟随人体运动产生 10 万次以上的弯折而不失效。刚柔结合板则综合了两者优势，在航空电子设备中得到广泛应用，既满足固定区域的刚性支撑需求，又能实现活动部件的柔性连接。

不同应用场景对线路板有着差异化的性能要求。消费电子领域注重成本与轻薄，智能手机主板厚度已降至 0.8mm 以下，采用 POP（堆叠封装）技术实现元器件立体排布。工业控制领域更强调可靠性，工作温度范围需覆盖 – 40℃至 85℃，且具备抗振动、防腐蚀特性，部分产品还需通过 IPC-A-610D 级别的认证。汽车电子线路板则面临更严苛的环境考验，在发动机舱等高温区域，需采用耐高温树脂基板，确保在 150℃长期工作下的绝缘性能稳定。

医疗设备用线路板要求更高的生物兼容性，接触人体的部分需采用无铅化工艺，且满足 ISO 13485 医疗质量管理体系标准。航空航天领域的线路板则追求极致可靠性，通过冗余设计与强化测试，在极端温度、辐射环境下仍能保持功能，部分产品的 MTBF（平均无故障时间）需达到 10 万小时以上。

线路板制造过程中的质量控制贯穿全流程。AOI（自动光学检测）设备通过高分辨率相机捕捉线路缺陷，识别精度可达 2μm，能检测出短路、断路、针孔等微小瑕疵。飞针测试则通过可移动探针实现对线路导通性的全面检测，测试覆盖率达 100%。对于高频板，还需进行阻抗测试，采用 TDR（时域反射）技术测量特性阻抗，确保与设计值的偏差控制在 ±10% 以内。

环保要求推动线路板产业向绿色制造转型。欧盟 RoHS 指令限制了铅、镉等有害物质的使用，促使无铅焊料与无卤基材的普及。废水处理采用化学沉淀与膜过滤相结合的工艺，使铜离子排放浓度控制在 0.5mg/L 以下。废线路板的回收技术也日益成熟，通过机械破碎与湿法冶金，铜的回收率可达 95% 以上，玻璃纤维也能实现再生利用。

未来线路板技术将向三维集成与智能感知方向发展。3D 打印技术有望颠覆传统制造流程，实现线路的立体成型，使复杂结构的制造周期缩短 50% 以上。埋入式元件技术将电阻、电容等被动元件直接集成到基板内部，进一步缩小体积的同时减少寄生参数影响。随着物联网的发展，具备温度、湿度传感功能的智能线路板开始出现，能实时监测自身工作状态，为设备健康管理提供数据支持。

新材料的突破将持续推动线路板性能升级。石墨烯导电层的应用可使导电性能提升 10 倍以上，同时具备更好的散热特性。纳米复合材料基板有望实现介电常数的动态调节，满足不同频段信号传输需求。生物降解基板的研发则为一次性电子设备提供了环保解决方案，在医疗监测等领域具有广阔应用前景。

线路板产业的发展始终与电子信息产业的升级同频共振。从电子管时代的笨重基板到芯片级封装的微型线路，从模拟信号的简单连接到高速数字信号的复杂传输，线路板的每一次技术突破都成为电子设备创新的基础。随着人工智能、量子计算等新兴领域的兴起，线路板将面临更高密度、更快速度、更复杂环境的挑战，而这些挑战也必将催生新一轮的技术革新，继续在电子世界中扮演不可替代的角色。
