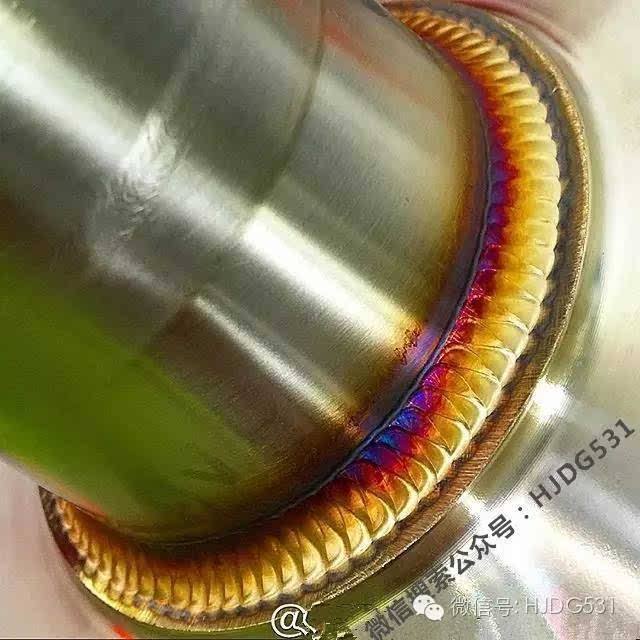

氩弧焊技术的核心原理

金属连接技术中，氩弧焊以其独特的稳定性和精密性占据重要地位。这种以氩气为保护介质的焊接工艺，能在高温电弧作用下形成高质量焊缝，尤其适用于对焊接精度要求严苛的场景。从薄壁管材到厚板结构，从普通碳钢到特种合金，氩弧焊的应用范围不断拓展，成为现代工业生产中不可或缺的关键技术。

理解氩弧焊的核心原理，需要从电弧与保护气体的协同作用入手。焊接时，钨极与工件之间产生的电弧释放高热量，使局部金属熔化形成熔池。与此同时，氩气通过焊枪喷嘴持续喷出，在熔池周围形成致密气层，隔绝空气中的氧气、氮气等活性气体。这种保护机制有效避免了熔池金属的氧化和氮化，减少气孔、夹渣等缺陷，为焊缝质量提供基础保障。

氩弧焊设备的构成体现了技术的精密性。核心组件包括焊接电源、焊枪、氩气供应系统和控制系统。焊接电源需提供稳定的直流或交流输出，满足不同材质焊接需求 —— 直流电源常用于不锈钢、铜等材料，交流电源则更适合铝及铝合金的焊接。焊枪作为操作终端，其喷嘴直径、钨极伸出长度直接影响保护效果和电弧稳定性，通常根据焊接电流大小和工件厚度进行匹配。氩气供应系统由气瓶、减压阀、流量计组成，确保气体流量稳定在 5-20 升 / 分钟的合理范围，既保证保护效果，又避免气体浪费。

钨极的选择是氩弧焊质量控制的关键环节。常用钨极包括纯钨、钍钨和铈钨三种类型：纯钨极熔点高但电子发射能力弱，适用于小电流直流焊接；钍钨极电子发射能力强，允许通过较大电流，电弧稳定性好，但具有轻微放射性，操作时需加强防护；铈钨极无放射性，性能接近钍钨极，成为环保要求较高场景的首选。钨极直径需与焊接电流匹配，例如 1.6 毫米直径钨极适合 50-150 安培电流，3.2 毫米直径则适用于 150-350 安培范围，不当匹配会导致电弧不稳或钨极烧损。

焊接参数设置直接影响氩弧焊的成型质量。电弧电压通常控制在 8-15 伏特，过高会导致电弧不稳定，过低则熔深不足；焊接速度需根据工件厚度调整，一般在 50-300 毫米 / 分钟范围内，过快易造成未焊透，过慢则可能导致晶粒粗大。对于不锈钢等材料，背面保护同样重要，通过在焊缝背面通入氩气，可防止高温氧化导致的焊缝背面变色，确保整体耐腐蚀性能。此外，喷嘴与工件的距离建议保持在 10-15 毫米，距离过远会降低保护效果，过近则可能影响操作视野和气体流通。

操作技能对氩弧焊质量的影响不容忽视。焊工需保持稳定的运枪速度和角度，通常采用推枪或拖枪手法，根据焊缝位置选择合适姿势。打底焊时应确保熔透且背面成型均匀，填充层需控制层间温度，避免过热导致的性能下降。收弧阶段需采用电流衰减装置，防止弧坑裂纹产生，必要时进行回焊处理。对于厚度超过 6 毫米的工件，需采用多层多道焊，每层焊道清理干净后再进行下一层焊接，确保层间结合良好。

氩弧焊在工业领域的应用展现出显著技术优势。在航空航天领域，其用于铝合金油箱、钛合金构件的焊接，能满足高强度和密封性要求；化工设备制造中，针对不锈钢压力容器的焊接可保证焊缝耐腐蚀性，延长设备使用寿命；医疗器械生产中，精密零件的氩弧焊可实现无飞溅、少变形的连接，符合卫生级要求。近年来，随着新能源产业发展，氩弧焊在锂电池极耳焊接、光伏支架连接等领域的应用日益广泛，推动了清洁能源装备的制造升级。

不同材料的氩弧焊需采用针对性工艺措施。铝及铝合金焊接时，需使用交流电源破除表面氧化膜，同时采用较大的焊接电流和较慢的焊接速度，确保熔透；铜及铜合金导热性强，焊接前需进行预热，温度通常控制在 200-500℃，并采用直流反接极性以增加熔深；高合金钢焊接需严格控制层间温度，避免碳化物析出导致的晶间腐蚀，必要时进行焊后热处理。对于异种材料焊接，如钢与铜的连接，可采用镍基焊丝作为填充材料，改善焊缝兼容性。

氩弧焊的安全防护体系需要全面构建。焊接过程中产生的紫外线强度是普通电弧焊的 5-10 倍，焊工必须佩戴专用防护面罩和长袖皮质手套，防止弧光灼伤。氩气虽为惰性气体，但在密闭空间积聚可能导致缺氧，作业场所需保持通风良好，必要时安装气体监测装置。钨极磨削过程中产生的粉尘可能含有放射性物质或稀土元素，需配备专用除尘设备，操作人员需佩戴防尘口罩。此外，焊接区域需清除易燃物品，配备灭火器材，防止火灾事故发生。

技术创新推动氩弧焊工艺持续发展。脉冲氩弧焊通过电流脉冲控制，实现熔池周期性加热和冷却，减少热输入量，特别适用于薄板焊接和全位置焊接；热丝氩弧焊在传统工艺基础上增加焊丝预热装置，提高熔敷效率，降低焊接变形；机器人氩弧焊系统结合视觉传感技术，实现焊缝自动跟踪和参数自适应调整，大幅提升焊接一致性和生产效率。这些技术进步不仅拓展了氩弧焊的应用边界，也为解决复杂构件焊接难题提供了新方案。

氩弧焊的质量检测体系涵盖多个环节。外观检查需确认焊缝成型均匀、无裂纹、气孔等缺陷；无损检测包括射线探伤、超声探伤等方法，用于评估内部质量；力学性能试验通过拉伸、弯曲测试验证焊缝强度和塑性；对于耐腐蚀要求的焊缝，需进行盐雾试验或晶间腐蚀试验。检测标准需根据行业规范执行，例如压力容器焊接需符合 GB150 标准，航空航天产品则遵循 HB/Z143 等专业标准。
