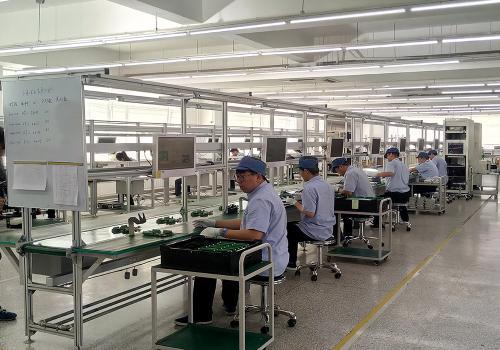

PCBA 加工厂：电子制造领域的精密守护者与创新引擎

电子设备的普及让 PCBA（印制电路板组件）成为现代工业的核心基石，而 PCBA 加工厂则是将设计图纸转化为实体功能模块的关键枢纽。这些隐匿于产业集群中的制造基地，以毫米级的精度完成元器件焊接、电路导通与性能测试，支撑着从智能手机到工业机器人的全品类电子终端生产。在技术迭代加速的当下，PCBA 加工厂正经历从传统代工向智能制造的转型，其工艺水准与创新能力直接影响着下游产业的竞争力。

技术升级：从手工焊接到智能化产线的跨越

早期 PCBA 加工依赖大量人工操作，插装、焊接等环节的质量稳定性难以把控，单条产线日均产能不足千片。随着表面贴装技术（SMT）的成熟，现代加工厂已普遍采用全自动印刷机、高速贴片机与回流焊炉组成的生产线，贴片精度可达 ±0.03mm，每小时能完成数万颗元器件的精准安放。某头部加工厂的 SMT 车间里，30 台贴片机联动运作，通过视觉定位系统识别元件封装，将 0402 规格（长 0.4mm、宽 0.2mm）的电阻电容以每秒 80 次的频率贴附到电路板表面，单日产能突破 5 万片。

焊接工艺的革新同样显著。波峰焊技术通过熔融锡波实现通孔元件的批量焊接，而选择性波峰焊则能针对复杂电路板的特定区域精准作业，避免对敏感元件造成热损伤。对于 BGA（球栅阵列封装）等底部有焊点的芯片，加工厂引入 X 射线检测设备，透过电路板表层观察焊点形态，确保无虚焊、桥连等缺陷。某汽车电子加工厂的检测车间内，AOI（自动光学检测）设备以每分钟 30 片的速度扫描电路板，通过 2000 万像素相机捕捉焊点细节，配合 AI 算法将缺陷识别准确率提升至 99.8%。

质量管控：从标准执行到全链路追溯

PCBA 加工的质量直接关系到终端设备的可靠性，因此加工厂建立了覆盖原材料、生产过程与成品的全流程管控体系。在原材料入库环节，每批次覆铜板需经过介电常数测试、耐温性实验，元器件则要通过可焊性检测、外观筛选，确保符合 IPC（国际电子工业联接协会）标准。某医疗电子加工厂的实验室里，工程师正在对 IC 芯片进行高低温冲击测试，在 – 55℃至 125℃的环境中循环 1000 次，验证芯片在极端条件下的稳定性。

生产过程中的质量管控更趋精细化。SMT 车间的温湿度被严格控制在 23±2℃、50±5% RH，避免环境因素影响焊接质量；回流焊炉的温度曲线经过上千次调试，针对不同材质的元器件设置差异化加热方案，确保焊锡膏充分熔融又不损伤元件。某通信设备加工厂引入 MES（制造执行系统），为每块电路板赋予唯一追溯码，记录贴片时间、操作人员、检测结果等数据，一旦出现质量问题可在 10 分钟内定位至具体生产环节。

成品检测环节采用 “全检 + 抽检” 相结合的模式。功能性测试（FCT）通过模拟终端设备的工作环境，验证电路板的电压、电流、信号传输等指标；可靠性测试则包括振动实验、盐雾测试，模拟产品在运输、使用过程中可能遭遇的严苛条件。某航空电子加工厂的可靠性实验室里，电路板正在经历 1000 小时的高温老化测试，在 85℃环境下持续工作，以评估其长期使用的稳定性。

环保转型：从末端治理到清洁生产

随着环保法规的收紧，PCBA 加工厂从被动治污转向主动减排，将绿色理念融入生产全流程。在能源消耗方面，车间引入光伏供电系统，某加工厂的 1.2 万平方米厂房顶部铺设太阳能板，年发电量达 150 万度，满足 20% 的生产用电需求；同时采用变频空调、节能设备，将单位产值能耗降低 30%。

废弃物处理环节推行循环经济模式。焊接产生的锡渣经过专业处理后可回收再利用，某加工厂年回收锡料 8 吨，减少金属资源浪费；清洗电路板使用的清洗剂从传统有机溶剂改为环保型水性清洗剂，挥发性有机物（VOCs）排放量下降 80%；废水处理系统采用三级过滤 + 生化处理工艺，处理后的水质达到地表水 Ⅲ 类标准，可用于厂区绿化灌溉。

清洁生产技术的应用进一步减少环境影响。无铅焊接工艺替代传统锡铅焊料，降低重金属污染风险；激光焊接技术的推广减少助焊剂使用量，某加工厂通过工艺升级使助焊剂消耗量从每月 500 升降至 120 升；电路板设计优化则减少无用铜箔面积，某消费电子加工厂的 PCB 板铜箔利用率从 70% 提升至 85%，年节约铜材 12 吨。

供应链协同：从订单响应到柔性化生产

PCBA 加工处于电子制造产业链的中游，需要与上游元器件供应商、下游整机厂商保持紧密协同。为快速响应市场需求，加工厂建立了柔性化生产体系，通过模块化产线设计实现多品种、小批量订单的快速切换。某智能穿戴设备加工厂的产线可在 2 小时内完成从智能手表主板到蓝牙耳机电路板的生产转换，满足客户 “多批次、短交期” 的需求。

供应链管理的数字化水平持续提升。加工厂通过 SRM（供应商关系管理）系统与上游供应商共享库存数据，实现元器件的 JIT（准时制）供应，某加工厂的库存周转率从每月 4 次提升至 6 次，库存成本降低 25%；同时运用大数据分析预测下游需求，提前储备常用元器件，将订单交付周期从 15 天缩短至 7 天。

产业集群效应加速供应链协同。在珠三角、长三角的电子产业集聚区，PCBA 加工厂与 PCB 板厂、元器件分销商形成 1 小时供应链圈，某东莞加工厂与周边 50 家供应商建立战略合作，实现元器件 2 小时内送达、紧急订单 48 小时交付。这种紧密的产业协作不仅降低物流成本，更能快速响应技术变更，当客户调整设计方案时，加工厂可在 24 小时内完成工艺调整并启动生产。

技术创新：从工艺优化到前瞻布局

面对电子设备轻薄化、高性能化的趋势，PCBA 加工厂不断突破技术瓶颈。在微型化加工领域，某加工厂实现 01005 规格（长 0.4mm、宽 0.2mm）元器件的稳定贴片，为智能手环等小型设备提供支持；在高密度互联方面，通过 HDI（高密度互联）技术实现电路板的叠层设计，某 5G 基站电路板的布线密度较传统产品提升 4 倍，满足高速信号传输需求。

新兴技术的融合为加工工艺带来新可能。AI 算法在质量检测中得到深度应用，某加工厂的缺陷识别模型经过 10 万张样本训练，能自动区分虚焊、少锡等 20 种缺陷类型，检测效率提升 3 倍；数字孪生技术则构建虚拟生产场景，工程师可在计算机中模拟焊接温度、贴片压力等参数，减少实体试产次数，某加工厂通过数字孪生技术将新产品试产周期缩短 40%。

面向未来，PCBA 加工厂正布局柔性电子、异质集成等前沿领域。柔性电路板加工采用超薄基材与弹性焊料，可实现 180 度弯曲而不损坏电路；异质集成技术则将芯片、传感器等不同功能模块集成到单一电路板，某加工厂研发的车载雷达电路板将天线、信号处理模块一体化设计，体积缩小 50% 的同时性能提升 30%。

PCBA 加工厂的发展折射出电子制造业的技术演进与产业升级。从手工操作到智能产线，从质量管控到环保转型，这些制造基地以精密工艺支撑着万亿级电子产业的运转。随着 5G、人工智能、物联网等技术的普及，PCBA 加工将面临更高精度、更快响应、更优环保的挑战，而那些能持续创新、坚守品质的加工厂，必将在产业变革中占据先机，为电子设备的迭代升级注入源源不断的动力。
