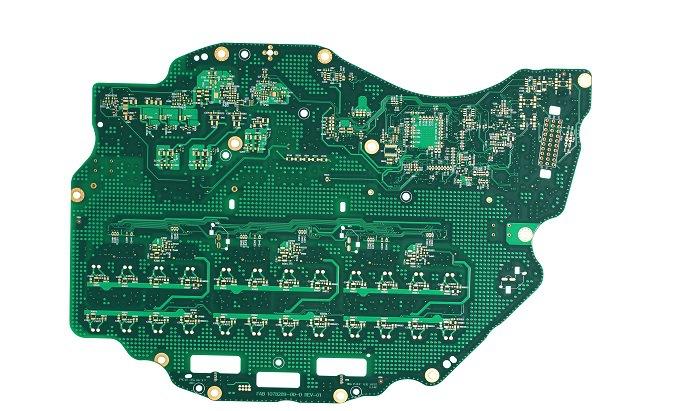

PCBA：电子设备的核心基石与技术演进之路

PCBA（Printed Circuit Board Assembly，印刷电路板组件）作为电子设备的核心组成部分，承载着连接电子元器件、实现电路功能的关键作用。从智能手机、笔记本电脑到工业控制设备、医疗仪器，几乎所有现代化电子设备都离不开 PCBA 的支撑。其技术水平直接影响着电子设备的性能、可靠性与小型化程度，是电子制造业发展的重要标志之一。

PCBA 的制造过程涵盖多个精密环节，每个步骤都对最终产品质量有着决定性影响。首先是 PCB（印刷电路板）的设计与制作，工程师需要根据电路功能需求，通过专业软件完成布线设计，确定元器件的布局位置与连接路径。这一阶段需兼顾信号传输效率、散热性能与抗干扰能力，往往需要经过多轮仿真验证才能定稿。随后进入元器件采购与检验环节，电阻、电容、芯片等各类元器件需符合设计规格，通过外观检查、性能测试等手段筛选出合格产品，避免因元器件质量问题导致后续组装失败。

贴片工艺是 PCBA 制造中的核心步骤之一，主要通过 SMT（Surface Mount Technology，表面贴装技术）实现。自动化贴片机凭借高精度机械臂与视觉定位系统，能在几秒内完成数百个元器件的精准放置，其定位精度可达到 0.01 毫米级别，确保元器件引脚与 PCB 焊盘完美对齐。对于引脚间距小于 0.3 毫米的微型芯片，贴片机还需配备专用吸嘴与压力控制系统，防止因受力不均导致元器件损坏。贴片完成后，PCB 将进入回流焊炉，通过预设的温度曲线使焊锡膏融化、凝固，形成稳定的电气连接。这一过程中，温度的精准控制至关重要，过高可能烧毁元器件，过低则会导致虚焊，影响电路导通性。

插件与波峰焊工艺则主要针对无法通过 SMT 安装的通孔元器件，如连接器、大功率电阻等。工人或自动化设备将元器件引脚插入 PCB 预留的通孔中，随后通过波峰焊炉时，熔融的焊锡会沿引脚上升并填满通孔，形成牢固的焊点。随着电子设备小型化趋势的发展，插件工艺的应用比例逐渐下降，但在部分对机械强度要求较高的场景中仍不可或缺。

测试环节是保障 PCBA 质量的最后一道防线，涵盖光学检测、电气测试与功能验证等多个维度。AOI（Automatic Optical Inspection，自动光学检测）设备通过高清相机拍摄 PCB 图像，与标准图像对比，可快速识别贴片偏移、焊锡不足等外观缺陷；ICT（In-Circuit Test，在线测试）则通过探针接触测试点，检测元器件参数与电路通断，排查虚焊、错件等隐性问题；对于复杂的 PCBA，还需进行功能测试，模拟实际工作环境验证其是否能实现预设功能。这些测试手段的结合，能将 PCBA 的不良率控制在百万分之几的级别，满足高端电子设备的质量要求。

PCBA 技术的发展始终与电子产业的需求紧密相连。在消费电子领域，智能手机的更新迭代推动着 PCBA 向高密度、薄型化方向发展。如今的手机主板面积已不足 100 平方厘米，却集成了数千个元器件，其中 BGA（Ball Grid Array，球栅阵列）封装芯片的引脚数量可达数百个，这要求 PCB 的布线密度提升至每平方厘米数十根导线。同时，5G 技术的普及带来了更高的信号传输速率，PCBA 需采用低损耗的基板材料与先进的屏蔽设计，减少信号干扰与衰减。

工业控制领域对 PCBA 的可靠性与环境适应性提出了严苛要求。在高温、高湿、振动的工业环境中，PCBA 需通过特殊的防护处理，如 conformal coating（ conformal coating， conformal coating），形成一层保护膜防止水汽、灰尘侵入。部分工业级 PCBA 还需通过 – 40℃至 85℃的宽温测试，确保在极端温度下仍能稳定工作。此外，为应对工业自动化的实时性需求，PCBA 上的处理器与传感器需实现微秒级的响应速度，这推动了高速信号传输技术在 PCBA 设计中的应用。

医疗电子领域的 PCBA 则面临着安全性与精度的双重挑战。用于心脏监护仪、胰岛素泵等医疗设备的 PCBA，不仅要满足 ISO 13485 等医疗行业标准，还需通过生物兼容性测试，确保与人体接触时无有害物质释放。在精度方面，医疗设备中的 PCBA 往往需要处理微弱的生物电信号，这要求其具备极低的噪声水平与超高的测量精度，部分电路的分辨率可达纳伏级别。

新能源领域的快速发展为 PCBA 技术带来了新的应用场景。电动汽车的电池管理系统（BMS）依赖 PCBA 实现对电池状态的实时监测与充放电控制，其 PCBA 需具备耐高温、抗电磁干扰的特性，同时支持高压电路与低压控制电路的协同工作。光伏逆变器中的 PCBA 则需要处理大功率电能转换，对散热设计提出了极高要求，通常采用铜基板、热管等高效散热方案，确保元器件在高温环境下的使用寿命。

随着技术的不断进步，PCBA 制造正朝着智能化、绿色化方向演进。智能制造技术的应用大幅提升了生产效率与质量稳定性，例如机器学习算法可通过分析 AOI 检测数据，自动优化贴片参数，减少缺陷率；数字孪生技术则能构建 PCBA 生产的虚拟模型，实现生产过程的实时监控与预测性维护。在绿色制造方面，无铅焊锡的普及降低了重金属污染，而 PCB 基板材料的回收技术也在不断成熟，部分企业已实现基板材料的循环利用，减少资源浪费。

微型化与集成化是 PCBA 技术的另一重要发展趋势。系统级封装（SiP）技术将多个芯片与被动元器件集成在同一 PCBA 上，形成一个完整的功能模块，相比传统方案可减少 30% 以上的体积。柔性 PCB 的应用则为可穿戴设备等新兴产品提供了可能，其可弯曲、轻薄的特性使 PCBA 能适应复杂的外形设计。此外，3D 打印技术在 PCBA 制造中的探索应用，有望实现更复杂的立体结构，进一步拓展电子设备的形态边界。

可靠性设计与测试技术的创新同样不可或缺。针对汽车电子等长寿命应用场景，加速老化测试技术可通过提高温度、湿度等应力条件，在短时间内评估 PCBA 的长期可靠性；而基于大数据的故障预测模型，则能通过分析 PCBA 在使用过程中的性能参数变化，提前预警潜在故障，降低维护成本。这些技术的应用，使 PCBA 的使用寿命从几年提升至十几年，满足了高端设备的长期使用需求。

面对电子产业的快速变革，PCBA 企业需要不断提升技术实力与创新能力。一方面，需紧跟芯片封装技术的发展，适应更小尺寸、更高引脚密度的元器件组装需求；另一方面，要加强与下游客户的协同设计，深入理解不同行业的应用场景，提供定制化的 PCBA 解决方案。同时，全球化供应链的不确定性也要求企业构建更灵活的供应链体系，通过多区域布局、战略库存等方式降低风险。

PCBA 技术的每一次突破都推动着电子设备向更智能、更可靠、更高效的方向发展。从某种意义上说，PCBA 的技术水平反映了一个国家电子制造业的综合实力。随着人工智能、物联网、新能源等新兴产业的崛起，PCBA 将在更广阔的领域发挥核心作用，其技术演进也将持续为人类社会的智能化进程注入动力。在这个充满机遇与挑战的时代，PCBA 行业如何把握技术趋势、应对市场变化，将决定其在未来电子产业格局中的位置。
