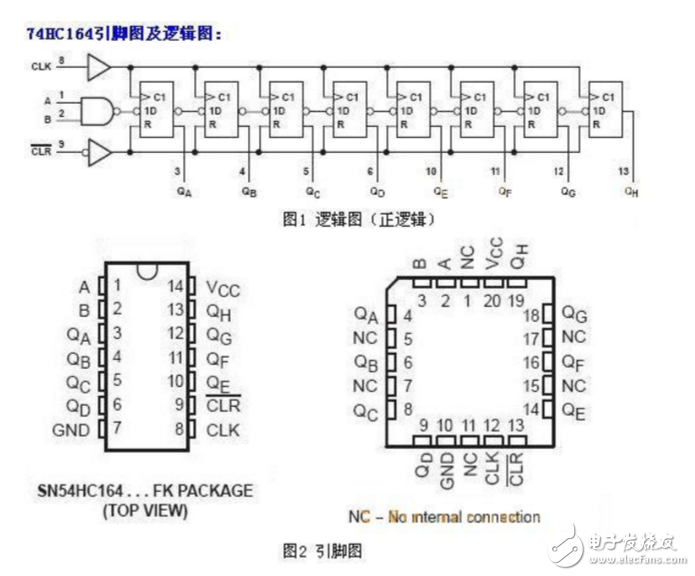

74HC164工作原理与引脚图

74HC164是一种常见的集成电路，广泛应用于各种电子设备中。它是一个串行输入并行输出的芯片，具有高速度、高效率、易于使用等优点，因此在计算机、通信、控制系统等领域都有广泛的应用。

一、74HC164的引脚功能

74HC164的引脚功能可以分为三类：输入引脚、输出引脚和电源引脚。

输入引脚有两个，分别是Serial Input（SI）和Serial Clock（SCK）。SI引脚用于接收串行输入信号，SCK引脚用于接收串行时钟信号。这两个信号控制着数据的传输速度和时序。

输出引脚有八个，分别是QA、QB、QC、QD、QE、QF、QG和QH。这些引脚用于输出并行信号，将串行输入的数据转换成并行输出。

电源引脚有两个，分别是VCC（+5V）和GND（地线）。

二、74HC164的工作原理

74HC164的工作原理可以分为三个步骤：数据输入、移位寄存器移位和数据输出。

数据输入：当SCK信号为上升沿时，SI信号的数据会被输入到移位寄存器中。移位寄存器是一个8位的寄存器，可以在SCK信号的控制下向左或向右移动。

移位寄存器移位：当SCK信号为上升沿时，移位寄存器会向左或向右移动一位，从而实现数据的串行传输。

数据输出：当所有数据都输入到移位寄存器后，输出缓冲区会读取移位寄存器的数据并输出到对应的输出引脚上，从而实现数据的并行输出。

三、74HC164的应用

74HC164的应用非常广泛，例如在计算机领域中，可以将键盘或鼠标的串行信号转换成计算机可以识别的并行信号；在通信领域中，可以将串行数据转换成并行数据传输，以提高传输速度和效率；在控制系统领域中，可以将控制信号转换成并行输出，以实现对设备的精确控制。

四、使用74HC164的注意事项

虽然74HC164具有很多优点，但是在使用时需要注意以下几点：

1. 电源电压要稳定，否则会影响芯片的正常工作。
2. 输入信号的电平要符合芯片的要求，否则可能会出现误码或丢失数据的情况。
3. 在使用多个芯片时，要注意芯片之间的时序关系，以免出现竞争或时序混乱的情况。
4. 在使用高速芯片时，要注意信号的完整性和稳定性，以免出现数据丢失或误码的情况。

74HC164是一种高效的串行输入并行输出的芯片，具有广泛的应用价值。在使用时需要注意电源电压、输入信号电平、时序关系等问题，以保证芯片的正常工作和使用效果。
