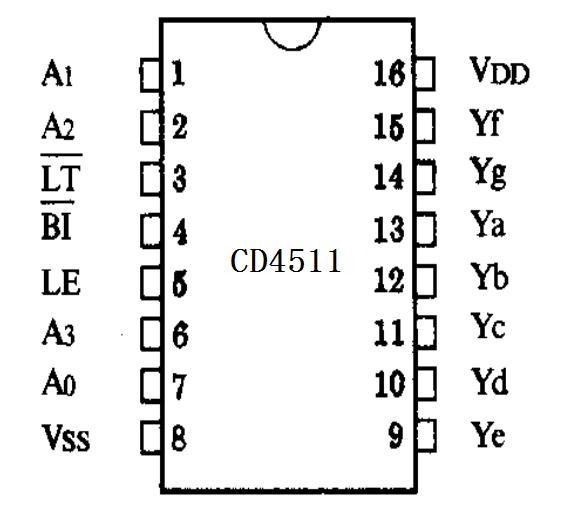

CD4511芯片引脚图，有什么作用

在数字电子领域，CD4511芯片是一种引人注目的集成电路，专注于数字显示与七段数码管的智能驱动。这款芯片的设计使其成为数字仪表、计数器和各类计量设备中不可或缺的元器件。

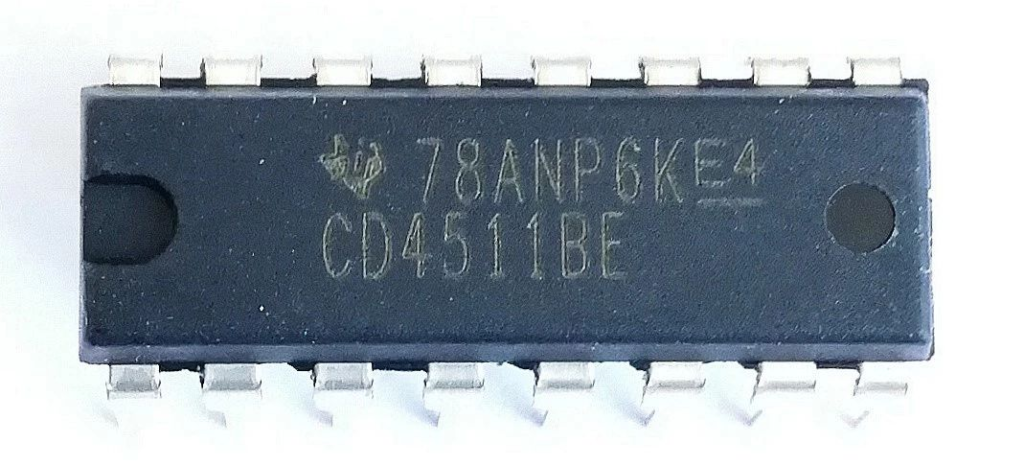

CD4511芯片的基本介绍

CD4511是一款BCD到七段数码管的驱动器。BCD是二进制编码的十进制形式，而七段数码管是一种用于显示数字的常见元件。CD4511的设计目的是将BCD编码转换为适用于七段数码管的信号，从而实现数字的可视化显示。该芯片由四个BCD输入（B、C、D、和A）和七个输出（a、b、c、d、e、f、g）组成，每个输出对应于数码管的一个段。

CD4511芯片的工作原理与特性

a. 工作原理

CD4511芯片的工作原理主要涉及到两个重要的功能：BCD到七段数码管的转换和显示驱动。通过输入的BCD编码，CD4511芯片内部的逻辑电路将其转换为适用于数码管的七段编码。然后，该芯片会通过相应的输出线（a到g）激活数码管的相应段，从而显示对应的数字。

b. 特性

• 多功能输入： CD4511芯片具有四个BCD输入，提供了对0到9的十个数字的灵活支持。
• 七段数码管输出： 七个输出线（a到g）分别对应于数码管的七段，通过适当的组合可以显示数字0到9。
• Latch和Blanking输入： Latch输入用于锁定输入，而Blanking输入则可以用于关闭数码管的显示。
• BCD输入： 支持4位二进制编码的输入，适用于常见的十进制数字显示。

CD4511芯片的应用领域

a. 数字仪表与计数器

CD4511芯片广泛应用于数字仪表和计数器中，为用户提供直观而准确的数字显示。其高效的数字转换功能使其成为这些设备中的理想选择。

b. 温度计与时钟

在温度计和时钟等设备中，CD4511芯片可以用于将数字温度或时间转换为可视的七段数码管显示，提高设备的用户友好性。

c. 实验和教学用途

由于其简单而灵活的设计，CD4511芯片也广泛应用于电子实验和教学。它为学生提供了一个理想的平台，用于学习数字电子的基础知识和七段数码管的工作原理。

CD4511芯片的优势与创新

a. 简化数字显示设计

CD4511芯片的存在简化了数字显示系统的设计流程，减少了对繁琐硬件和逻辑电路的需求，提高了设计效率。

b. 省时省力的数字转换

CD4511内部的逻辑电路能够迅速而准确地将BCD输入转换为七段数码管的输出，减少了数字转换的时间和精力成本。

c. 灵活性与通用性

支持4位BCD输入的设计使得CD4511芯片在不同场景下具备广泛的适用性，同时其多功能输入也增加了其灵活性。

CD4511芯片以其简单而强大的功能，为数字电子系统中的数字显示提供了高效的解决方案。在各种应用场景下，它都发挥着关键的作用，为用户提供了直观、准确的数字信息。通过深入了解CD4511的原理和特性，我们能够更好地应用这一集成电路，推动数字显示技术的不断创新。
