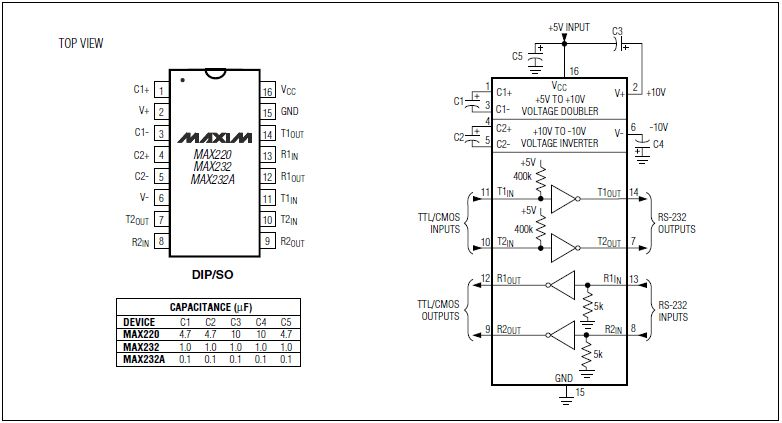

MAX232: 串口通信的精密助手（MAX232）

在现代电子设备中，串口通信是一种常见而重要的通信方式。MAX232作为一款经典的串口通信电子元器件，扮演着连接微控制器和计算机等设备的关键角色。

一、背景

1.1 串口通信的普及

串口通信是一种基于串行传输的数据交换方式，被广泛用于连接各类电子设备。它简单、可靠，并在微控制器、传感器、计算机等领域发挥着关键作用。

1.2 电平转换的需求

在串口通信中，常常涉及到不同电平标准的设备之间的通信，如TTL电平和RS232电平。为了使它们能够互联，需要一种电平转换的解决方案，而MAX232正是为了解决这一问题而设计的。

二、原理

2.1 电平转换

MAX232的核心功能之一是实现TTL电平到RS232电平的双向转换。在TTL电平中，0V表示逻辑0，5V表示逻辑1；而在RS232电平中，逻辑0通常为-12V至-5V，逻辑1为5V至12V。MAX232通过内部的电荷泵电路和电容器实现这种电平的转换，使得TTL和RS232设备能够正常通信。

2.2 驱动和接收电路

MAX232包含了用于驱动和接收串口信号的电路。它内置了四个操作放大器，用于提供串口信号的放大和解调。这些电路的设计使得MAX232能够在串口通信中提供高度稳定和可靠的性能。

2.3 电源电压生成

MAX232还包括了一个电荷泵电路，用于产生所需的负电源电压。这种设计简化了MAX232的电源供应需求，提高了其在各种环境下的适应性。

三、应用

3.1 微控制器与计算机的连接

MAX232广泛用于微控制器和计算机之间的串口通信，使得它们能够通过标准的RS232接口进行可靠的数据交换。这在嵌入式系统和传感器网络中得到了广泛应用。

3.2 串口设备的连接

许多串口设备采用不同的电平标准，如TTL或CMOS电平。MAX232可以作为中间设备，用于实现这些设备之间的互联，使它们能够正常通信。

3.3 计算机终端和调制解调器的连接

在过去的计算机网络中，调制解调器是通过串口与计算机连接的。MAX232在这一场景中发挥了关键作用，使得计算机能够与调制解调器进行数据交换。

四、优缺点

4.1 优点

4.1.1 电平转换： MAX232优雅地解决了不同电平标准之间的通信问题，使得各种串口设备能够互联。

4.1.2 可靠性： MAX232内部的电路设计保证了信号的高度稳定性和可靠性，适用于各种工作环境。

4.1.3 广泛应用： 由于其在串口通信中的重要性，MAX232在众多电子设备中得到广泛应用，是许多电子工程师的首选。

4.2 缺点

4.2.1 功耗较高： 相比一些低功耗的电平转换解决方案，MAX232的功耗相对较高，不适合对功耗要求极低的场景。

4.2.2 成本较高： MAX232作为一种专门的串口通信解决方案，其成本相对较高。在一些对成本敏感的应用中，可能会考虑选择成本更低的解决方案。

MAX232作为一款串口通信电子元器件，通过其电平转换、驱动接收电路和电源电压生成等功能，为串口通信提供了可靠的支持。在微控制器、计算机终端、调制解调器等场景中，MAX232得到了广泛的应用。然而，设计人员在选择MAX232时需权衡其优缺点，确保其适用于特定的应用场景。未来随着串口通信需求的不断增加，MAX232或其改进版本将继续在电子设备的连接中扮演着重要的角色。
