2N5551参数及管脚图详解

2N5551是一种常用的NPN型晶体管，广泛应用于电子电路中的放大、开关和驱动等功能。它具有高电流增益、低噪声、高频响应等优点，被广泛应用于各种电子设备中。

一、2N5551的参数

2N5551是一种NPN型晶体管，其参数包括最大集电极电流（IC）、最大集电极-基极电压（VCEO）、最大功耗（Ptot）等。其中，最大集电极电流指的是晶体管可以承受的最大电流，一般为600mA；最大集电极-基极电压是指晶体管的最大工作电压，一般为160V；最大功耗则是晶体管可以承受的最大功率，一般为625mW。

二、2N5551的管脚图

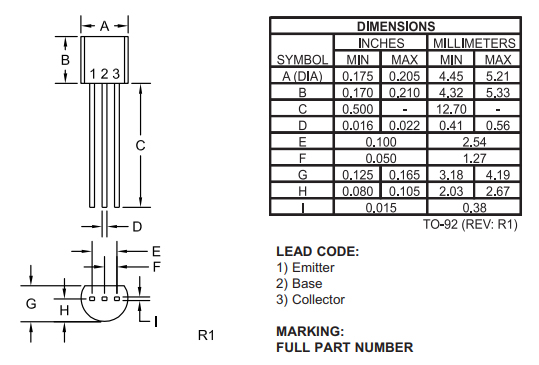

2N5551的管脚图如下所示：

（插入2N5551的管脚图）

从管脚图可以看出，2N5551一共有三个管脚，分别是发射极（Emitter）、基极（Base）和集电极（Collector）。发射极用来输入电流，基极用来控制输出电流，而集电极则是输出电流的接收端。

三、2N5551的应用

2N5551广泛应用于各种电子设备中，包括放大电路、开关电路和驱动电路等。下面将从放大、开关和驱动三个方面详细介绍其应用。

3.1 放大电路中的应用

在放大电路中，2N5551可以作为信号放大器使用。它可以将输入信号放大，并输出到负载上。在这种应用中，2N5551的基极接收输入信号，发射极接地，而集电极则连接负载。通过调节基极电流，可以控制2N5551的放大倍数，从而实现信号的放大。

3.2 开关电路中的应用

在开关电路中，2N5551可以用作开关管。当基极电流为零时，2N5551处于关断状态，此时集电极与发射极之间的电流为零；当基极电流大于一定阈值时，2N5551处于导通状态，此时集电极与发射极之间的电流可以通过。通过控制基极电流的开闭，可以实现对电路的开关控制。

3.3 驱动电路中的应用

在驱动电路中，2N5551可以用作信号驱动器。它可以将输入信号转换为输出信号，并驱动负载工作。在这种应用中，2N5551的基极接收输入信号，而集电极则连接负载。通过调节基极电流和负载电阻，可以实现对负载的驱动控制。

通过以上三个方面的详细阐述，我们可以看出2N5551在电子电路中的重要性和应用价值。它不仅具有优秀的参数特性，还具备广泛的应用领域。无论是在放大、开关还是驱动电路中，2N5551都能发挥出色的作用，为电子设备的正常工作提供了可靠的支持。掌握2N5551的参数与管脚图，并了解其在电子电路中的应用是非常重要的。
