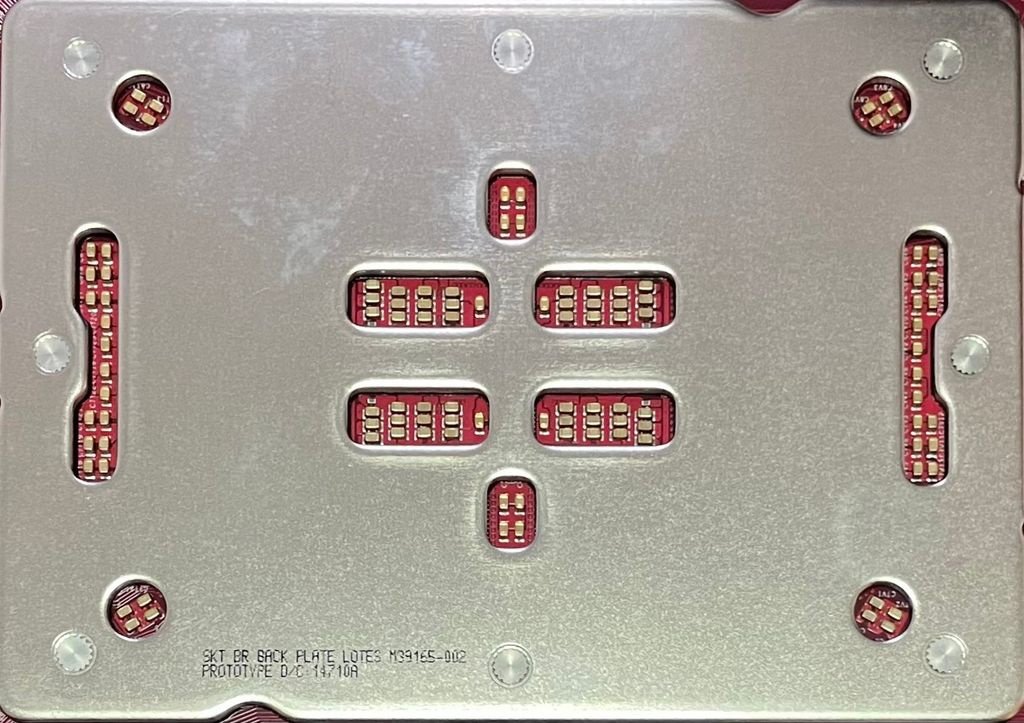

IT之家 2 月 3 日消息，Yuuki Ans 在本周早些时候，曝光了英特尔 Granite Rapids Xeon 9000 CPU 插槽的图片。三张非常详细的图像显示了打开和关闭插槽的情况，以及背板情况。

打开凤凰新闻，查看更多高清图片

Angstronomics 的 Twitterer SkyJuice 针对该插槽图片进行了测量和计算，让我们对英特尔即将推出的 LGA 7529 插槽有了更直观的了解。

SkyJuice 预估 LGA 7529 插槽的尺寸为 105 x 70.5 毫米。这比当前一代 Sapphire Rapids 服务器处理器使用的 LGA 4677 插槽大 1.7 倍。

如果你对 LGA 7529 插槽尺寸还没有更清晰的感受，那么IT之家附一些可以对比的尺寸数据：

英特尔 Alder Lake 或 Raptor Lake CPU 尺寸为 45 x 37.5 毫米

传统信用卡 / 银行卡的尺寸为 85 x 55 毫米

一副扑克牌是 88.9 x 63.5 毫米

AMD 用于最新一代 Epyc Zen 4 Genoa CPU 的 Socket SP5 尺寸为 75.4 x 72 毫米

英特尔的 Granite Rapids Xeon 9000 CPU 插槽尺寸为 105 x 70.5 毫米

苹果 iPhone 13 Mini 尺寸为 131.5 x 64.2 毫米（厚度为 7.65 毫米），

英特尔 NUC 12 Pro 大约为 117 x 112 毫米（“超薄”型号的高度为 54 毫米）。

那么为何英特尔 Granite Rapids Xeon 9000 CPU 插槽比当前的 Xeon 处理器 / 插槽大很多呢？

首要原因是英特尔大幅增加了针脚数量。

Granite Rapids 芯片预计将配备最多 128 个内核，是在 LGA 4677 上使用的 Sapphire Rapids 和 Emerald Rapids 内核的两倍。

此外，英特尔计划将新的 LGA 7529 插槽与 Sierra Forest Xeons 一起使用，该插槽可能配备多达 334 个核心。

PCIe、内存通道和电源传输等方面的额外内核和增加的复杂性 / 需求将使用额外的引脚。
