迅远超高频一体化读写模块F90A1-S为可靠数据捕获增强噪音抑制功能

1 产品描述

F90A1-S是基于PHYCHIPS PR9200设计的超高频一体化读写模块，模块最大输出功率可达到+25 dBm，搭配1dBi圆极化陶瓷天线，读取距离可达2.5m，并可实现大于200tags/s的标签识别率，具有稳定的多标签读取和抗干扰能力。

F90A1-S一体化读写模块经过大量测试和长时间不间断工作（连续180天）等验证，其稳定性、可靠性完全可满足使用需求。

2 产品优势

1、F90A1-L接收灵敏度可达-62dBm，比传统读写器更适合苛刻的应用环境；

2、提供功能全面的软件开发套件（SDK）及接口（API），易与软件集成；

3、采用集成化射频芯片，模块性能稳定，更适合较恶劣的高要求应用环境；

4、采用载波消除技术，标签读取的准确性好、范围广；

5、为可靠数据捕获而增强的噪音抑制功能；

6、具有高精度返回信号强度(RSSI)。

产品技术参数

名称F90A1射频芯片PHYCHIPS PR9200空中接口协议EPC global UHF Class 1 Gen 2/ISO 18000-6C工作频率840～960MHz（默认频段920～925MHz）支持区域中国，欧洲，美国，韩国，日本，台湾……工作电压DC 5.0V峰值工作电流500mA待机电流≤30mA休眠电流≤0.5mA射频端口最大输出功率25dBm工作温度-25℃～+65℃工作湿度≤95%（+25℃）储存温度-30℃～+70℃最大接收灵敏度-62dBm天线接口阻抗50Ω串口通信参数

波特率可调（默认115200bps），奇偶位：无，

数据位：8位，停止位：1位功率输出设置15～25dBm可调/可调最小间隔为1dBmDRM模式支持RSSI支持高温自动保护功能支持电源使能支持

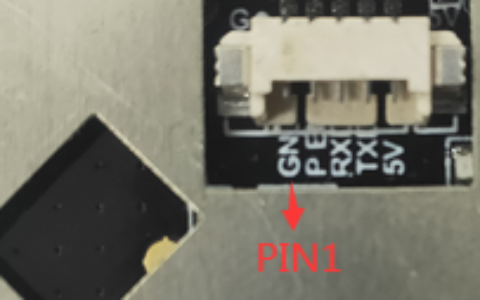

4 产品接口定义

管脚名称描述备注1GNDGND2P_EN模块电源使能，此管脚默认为高电平5V，当外部接入低电平（0V）时，F90A1模块进入休眠状态3RXD串行接口接收，TTL电平，低电平为0V，高电平为3.3V～5.0V4TXD串行接口发送，TTL电平，低电平为0V，高电平为3.3V55V直流供电，输入电压为5.0V，F90A1最大工作电流为500mA。
